JYG空心桨叶干燥机

关键词:JYG系列空心桨叶干燥机,空心桨叶干燥机,桨叶干燥机
所属分类:烘干设备系列
产品概述:内部的搅拌浆,使湿物料在桨叶的搅动下,与热载体以及热表面充分接触,从而达到干燥。可用于粒、膏状、粉体等多种物料。
在线订购
产品详情 图片集锦 应用客户 视频集锦 动画演示 相关工程

产品介绍
  该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却,可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热桨叶具有较高的传热效率和传热面自清洁功能。


工作原理
  空心轴上密集排列着楔型中空桨叶,热介质经空心轴流经浆叶。单位有效容积内传热面积很大,可配用多种热源。间接传导加热,热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用,能够洗刷掉楔型面上附着物料,使运转中一直保持着清洁的传热面。桨叶干燥机的壳体为Ω型,壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖,防止物料粉尘外泄而充分发挥作用。
  传热介质通过旋转接头,流经壳体夹套及空心搅拌轴,空心搅拌轴依据热介质的类型而具有不同的内部结构,以保证较佳的传热效果。


性能特点
◎能耗低: 由于间接加热,干燥器外壁设有保温层,对浆状物料,蒸发1kg水仅需较少热量。
◎系统造价低: 单位有效容积内拥有巨大的传热面,就缩短了处理时间,设备尺寸变小。就极大地减少了建筑面积及建筑空间。
◎处理物料范围广: 使用不同热介质,既可处理热敏性物料,又可处理需高温处理的物料。
◎既可连续操作也可间歇操作,可在很多领域应用。
◎环境污染小:不使用携带空气,粉尘物料夹带很少。物料溶剂蒸发量很小,便于处理。对有污染的物料或需回收溶剂的工况,可采用
闭路循环。

◎操作稳定:由于楔型浆叶特殊的压缩--膨胀搅拌作用,使物料颗粒充分与传热面接触,在轴向区间内,物料的温度、湿度、混合度梯度很小,从而保证了工艺的稳定性。


适应物料
  桨叶干燥机已成功地用于食品、化工、石化、染料、工业污泥等领域。设备传热、冷却、搅拌的特性使之可以完成以下单元操作:燃烧(低温)、冷却、干燥(溶剂回收)加热(融化)、反应和灭菌。搅拌桨叶同时又是传热面,使单位有效容积内传热面积增大,缩短了处理时间。楔型桨叶传热面又具有自清洁功能。压缩--膨胀搅拌功能使物料混和均匀。物料沿轴向成"活塞流"运动,在轴向区间内,物料的温度、湿度、混合度梯度很小。已广泛用于精细化工、石化、染料行业。轴向区间内,温度、湿度、混合度的均匀性,使得设备可用来加热或融化,或进行一些固体物料反应。在复合肥及变性淀粉行业均已成功使用。桨叶干燥机可用来对食物和面粉进行灭菌处理。单位有效容积内大的加热面积,很快就将物料加热到灭菌温度,避免了长时间加热而改变物料品质。

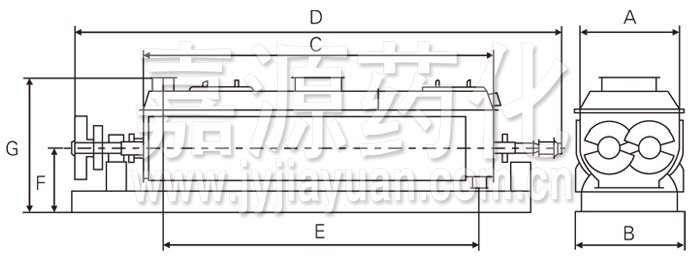

安装结构示意图
空心桨叶干燥机结构示意图
技术规格 (参数仅供参考,参数受物料特性不同而不等)

项目/ 型号 JYG3 JYG9 JYG13 JYG18 JYG29 JYG41 JYG52 JYG68 JYG81 JYG95 JYG110
传热面积(m2) 3 9 13 18 29 41 52 68 81 95 110
有效容积(m3) 0.06 0.32 0.59 1.09 1.85 2.8 3.96 5.21 6.43 8.07 9.46
转速范围(rmp) 15-30 10-25 10-25 10-20 10-20 10-20 10-20 10-20 5-15 5-15 5-10
功率(kw) 2.2 4 5.5 7.5 11 15 30 45 55 75 95
器体宽A(mm) 306 584 762 940 1118 1296 1476 1652 1828 2032 2210
总宽B(mm) 736 841 1066 1320 1474 1676 1854 2134 1186 2438 2668
器体宽C(mm) 1956 2820 3048 3328 4114 4724 5258 5842 6020 6124 6122
总长D(mm) 2972 4876 5486 5918 6808 7570 8306 9296 9678 9704 9880
进出料距E(mm) 1752 2540 2768 3048 3810 4420 4954 5384 5562 5664 5664
中心高F(mm) 380 380 534 610 762 915 1066 1220 1220 1220 1220
总高H(mm) 762 838 1092 1270 1524 1778 2032 2362 2464 2566 2668
进汽口N(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
出水口O(寸) 3/4 3/4 1 1 1 1 11/2 11/2 11/2 11/2 2
  • 空心桨叶干燥机
  • 空心桨叶干燥机
  • 空心桨叶干燥机
    暂无相关的案例...
